Elemente Tipizate

Aruncători

Un alt element de mare importanţă în construcţia matriţelor îl reprezintă aruncătorii. Acestea se regăsesc în diferite forme, dar în general sunt utilizate următoarele forme: Căliţi şi Nitruraţi.

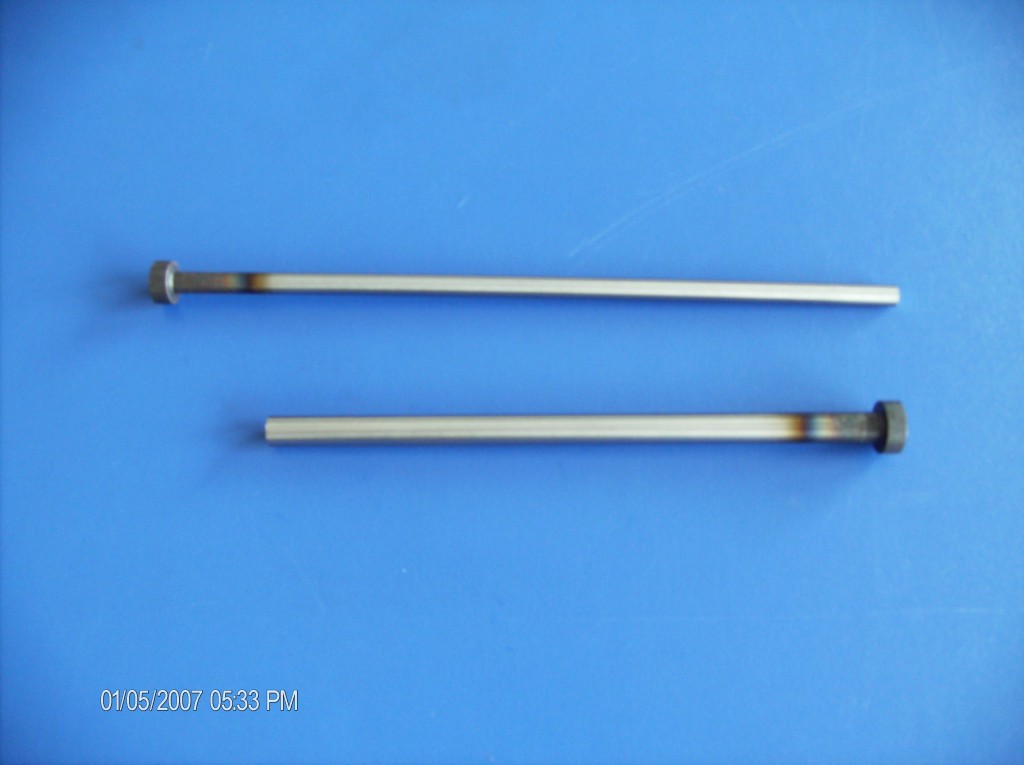

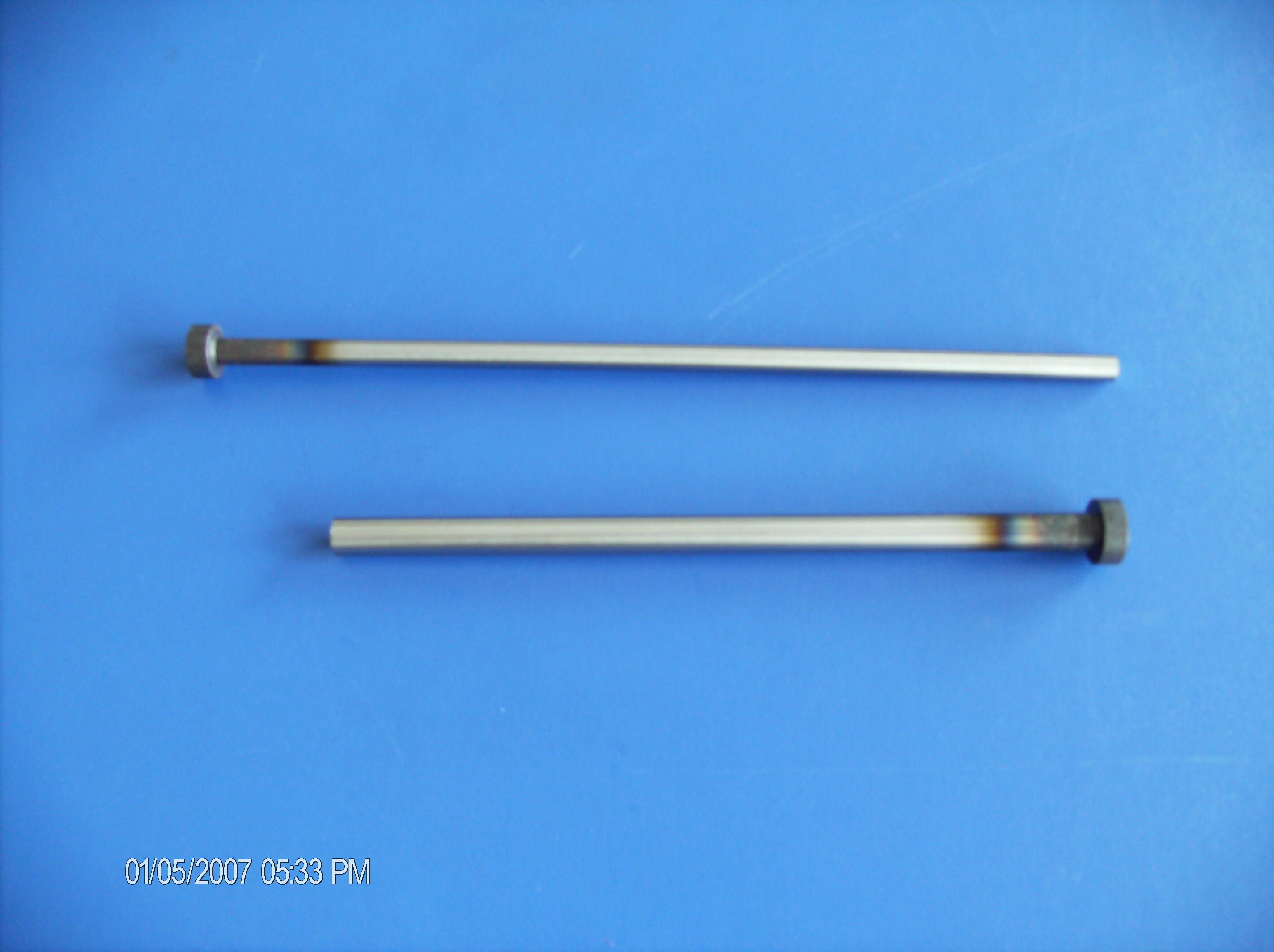

Aruncători cilindrici

Diametre: 0,8 mm – 33 mm

Aruncatori cilindrici

Aruncători în trepte

Diametre (parte activă) : 0,8 mm – 2,5 mm

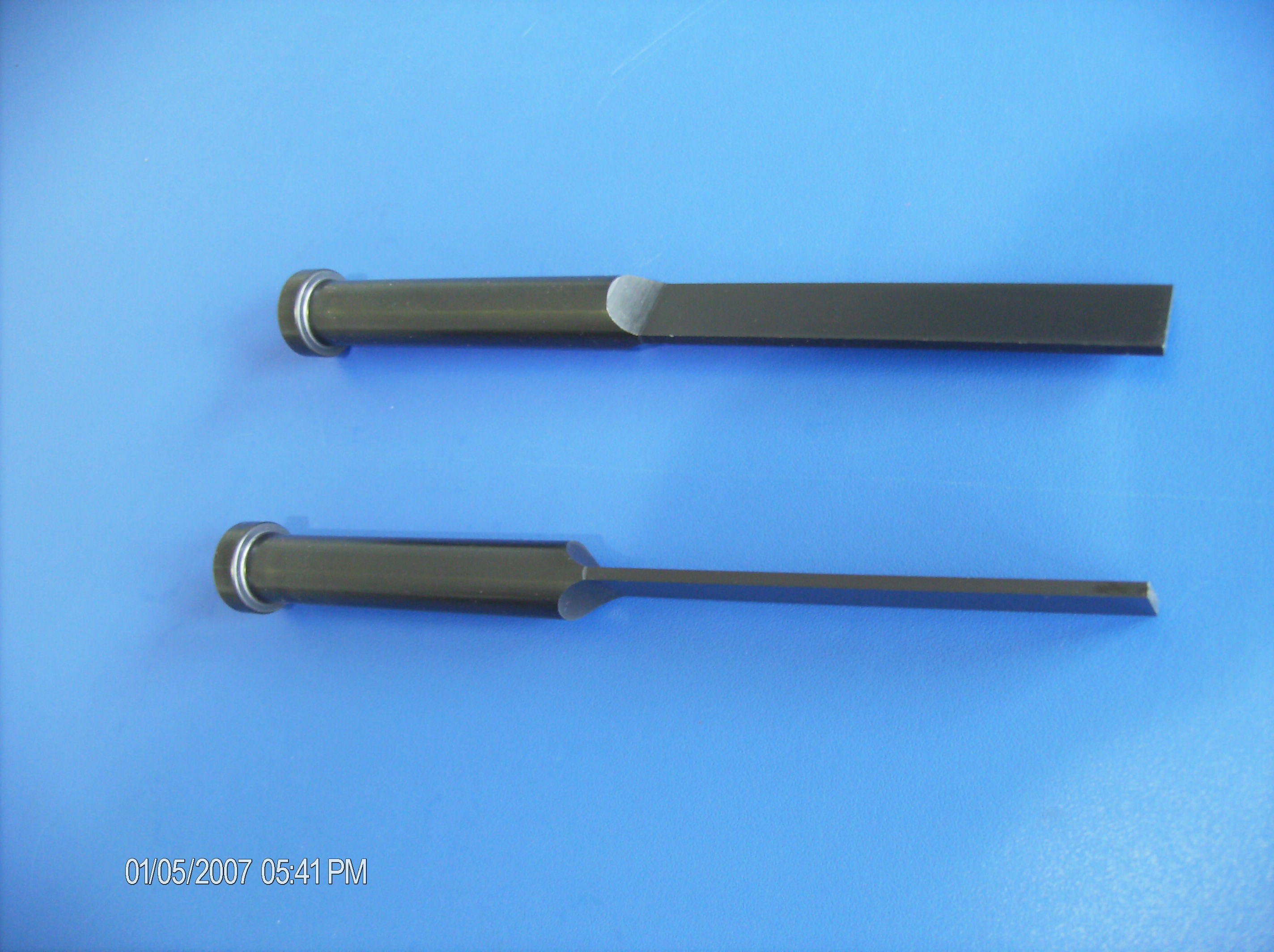

Aruncători lamelari

Dimensiuni (parte activă): Grosime: 0,6 mm – 1,8 mm, Lăţime: 2,5 mm – 15,5 mm

Aruncatori lamelari

Aruncatori tubulari
Se folosesc ca elemente de etanşare.

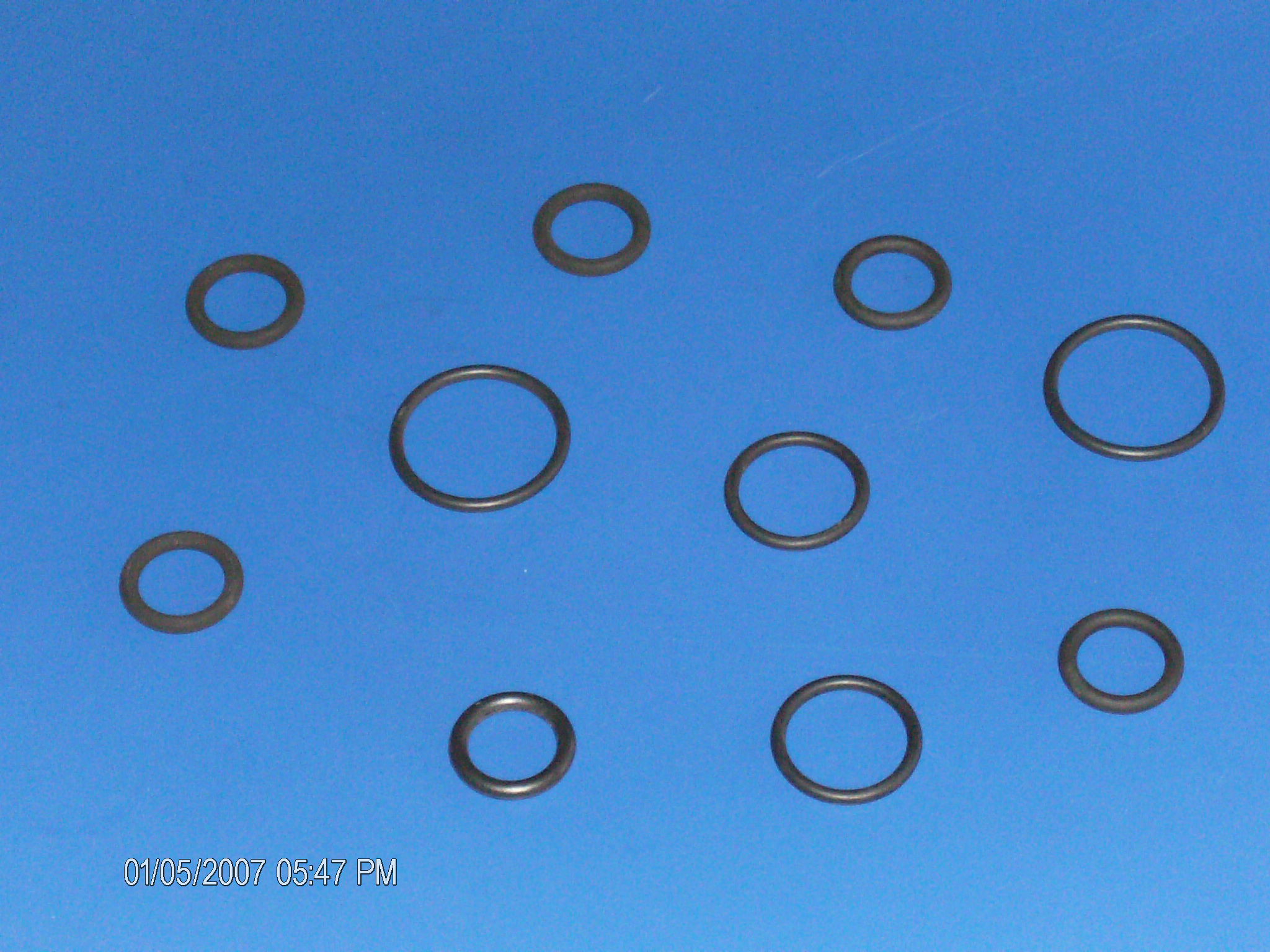

„O” Ringuri
Picture 053

Şuruburi
Şuruburile de legătură în construcţia matriţelor oferite de firma Buttner Mould Parts sunt de grupa 10.9 sau 12.9. Se regăsesc într-o gamă variată ca tip şi dimensiune.

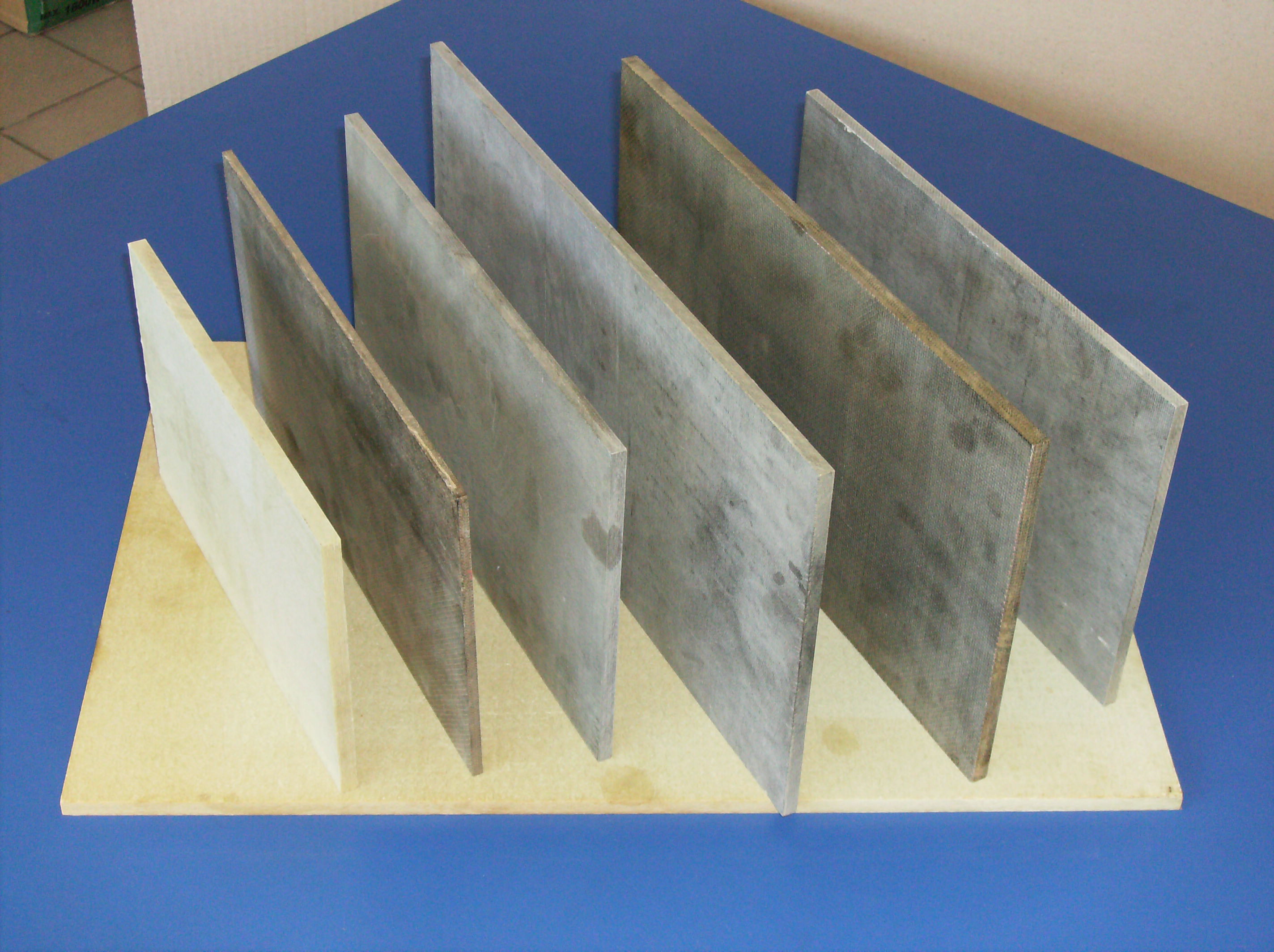

Plăci izolatoare
Picture 140
Grosimi disponibile:5 mm, 7 mm, 8.5 mm, 10 mm Se livrează la dimensiuni de gabarit solicitate de către client.

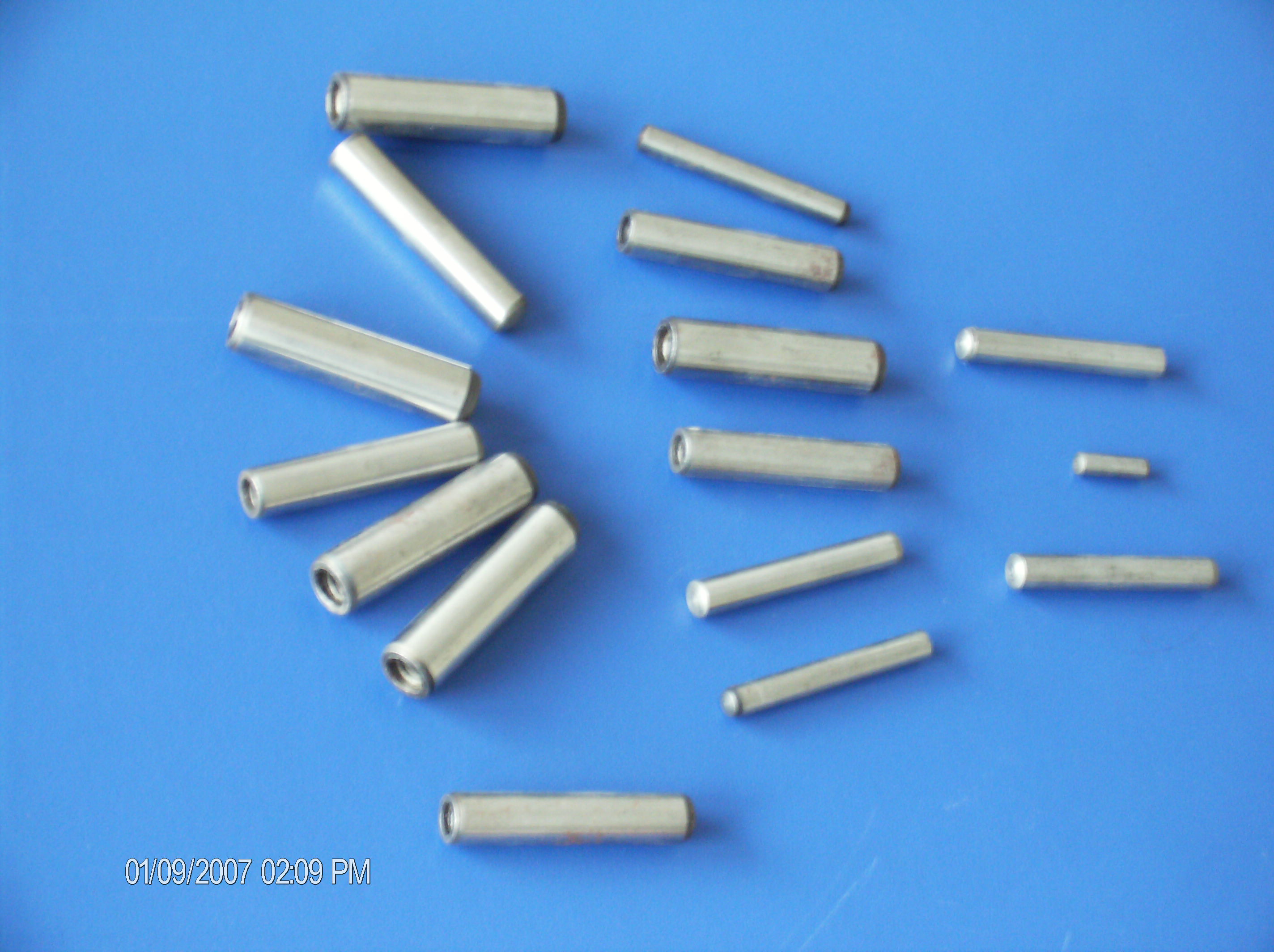

Ştifturile
Picture 900
Sunt disponibile: cu sau fără filet interior.

Ştanţe
Odată cu dezvoltarea industriei auto şi pe piaţa românească, execuţia ştanţelor a cunoscut o creştere însemnată. În construcţia lor ştanţele se pot executa din material de 1,1730 sau ST52. Dimensiunile coloanelor şi bucşilor se regăsesc în catalogul firmei. Dimensiuni disponibile pentru plăci: de la 125×125 mm până la 800×600 mm, iar grosimea de la 18 până la 68 mm. Alte dimensiuni pot fi puse la dispoziţie pe baza solicitărilor clienţilor. Plăcile de bază se pot executa din material de 1.1730 sau St52 . Dimensiunile coloanelor şi bucşilor se regăsesc în catalogul de ştanţe a firmei.



Poansoanele şi bucşile de perforare

Ca elemente tipizate în construcţia ştanţelor se pot executa după catalog sau la dimensiunile solicitate de către clienţi.

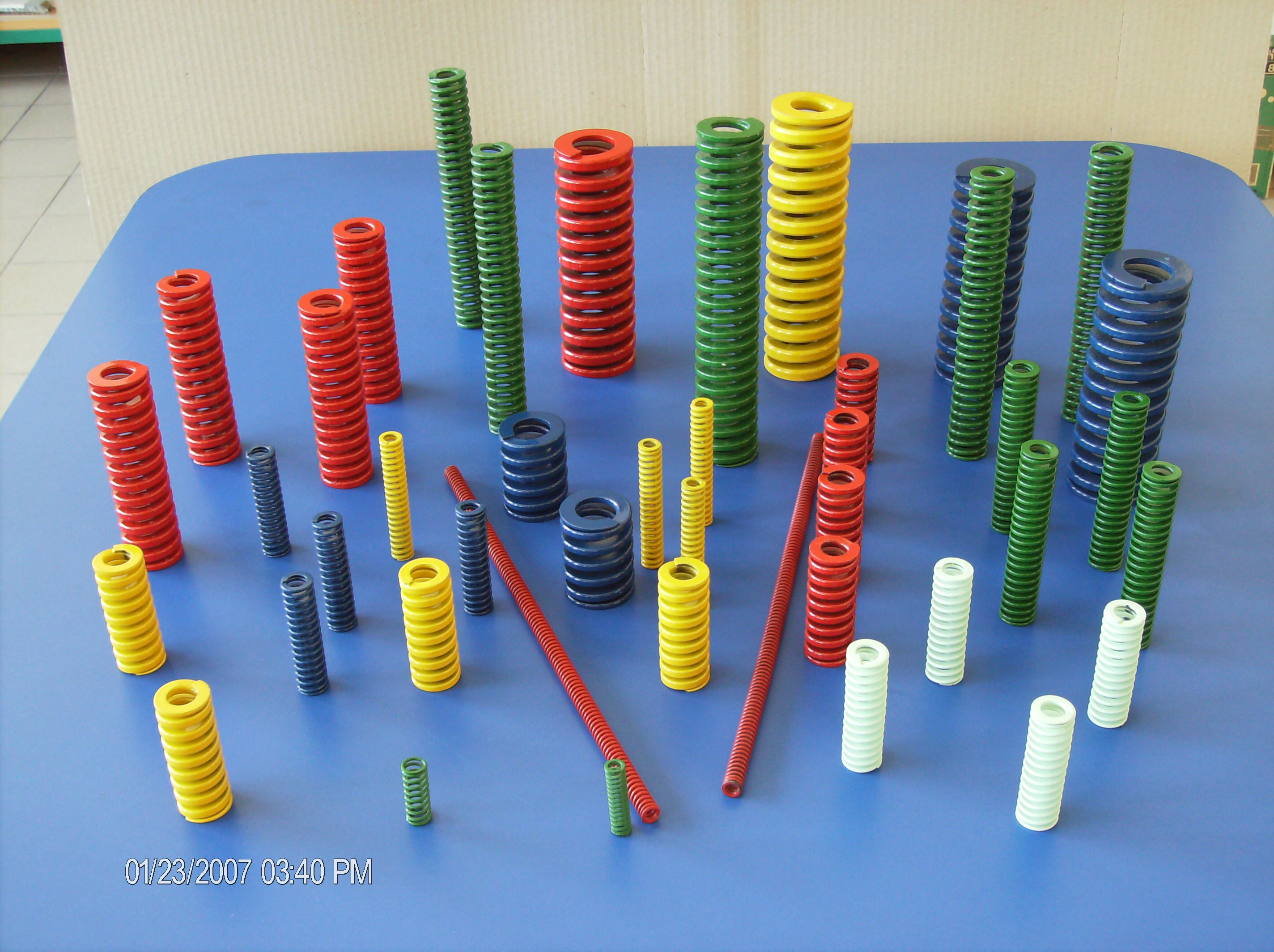

Arcuri
Picture 123
Arcurile distribuite de firma Buttner Mould Parts sunt arcuri de compresie, folosite cel mai des la ştanţe. Se regăsesc de la încărcare uşoară, la încărcare foarte mare, marcate sub diferite culori, conform catalog.

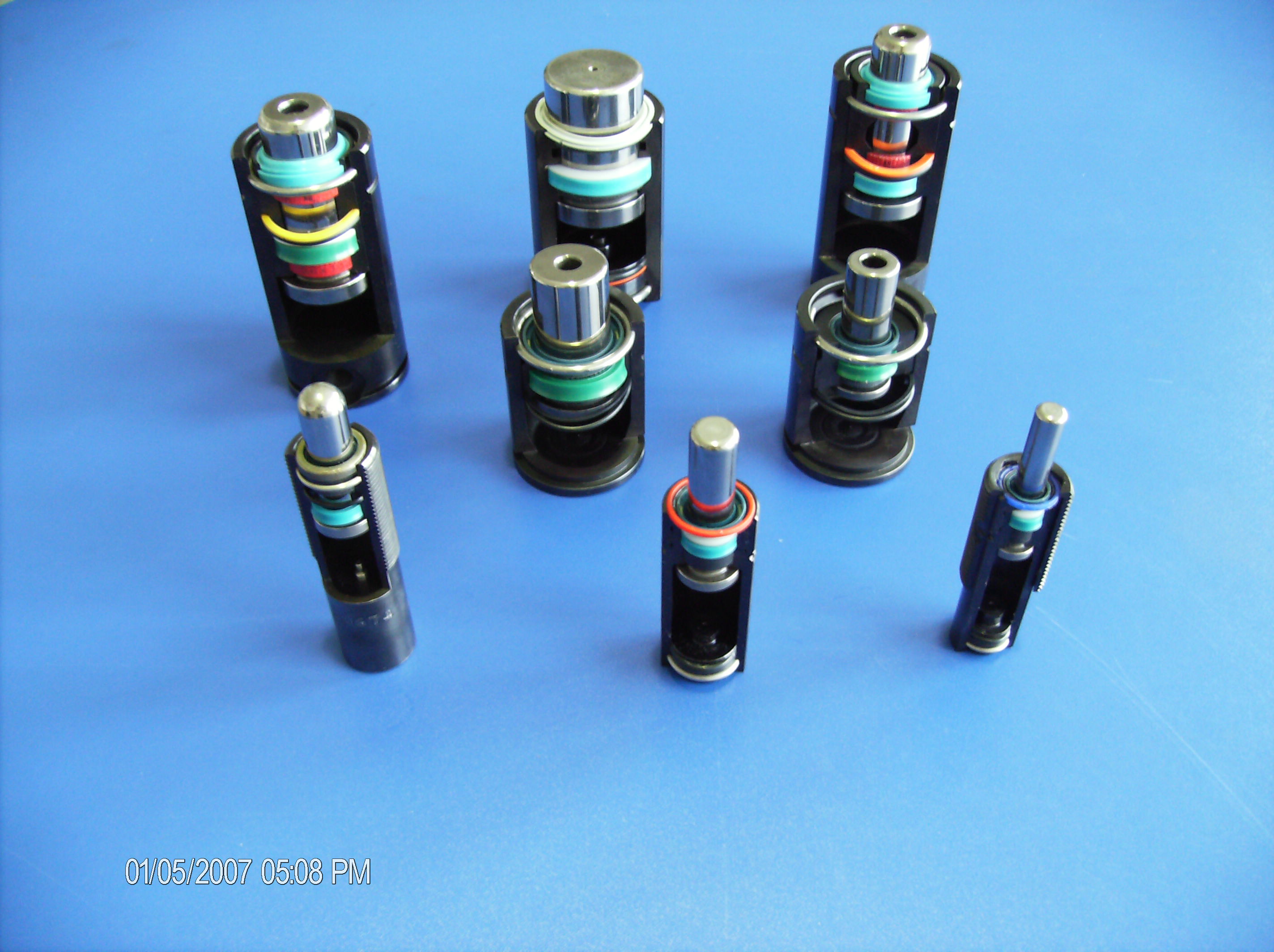

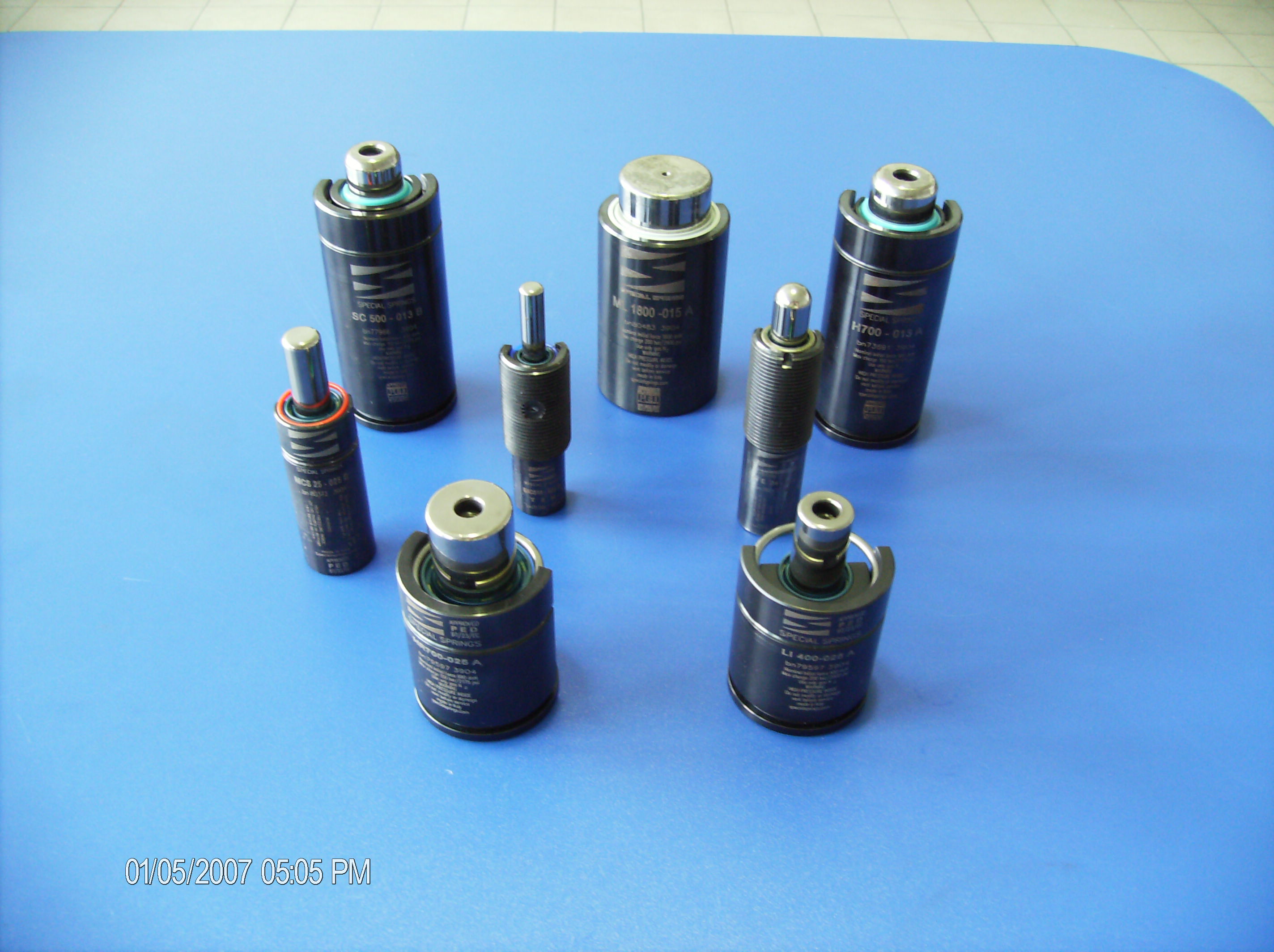

Cilindri cu gaz
Picture 030
Cu diferite forme şi dimensiuni, avantajele lor faţă de arcurile de compresie, constă în ciclu de viaţă foarte mare, forţă mult mai constantă în timpul încărcării, fiind capabile de forţe mari, cu dimensiuni reduse. Cele mai multe au posibilitate de reîncărcare. Şi acestea au diferite forme şi dimensiuni, conform catalog.
Picture 028

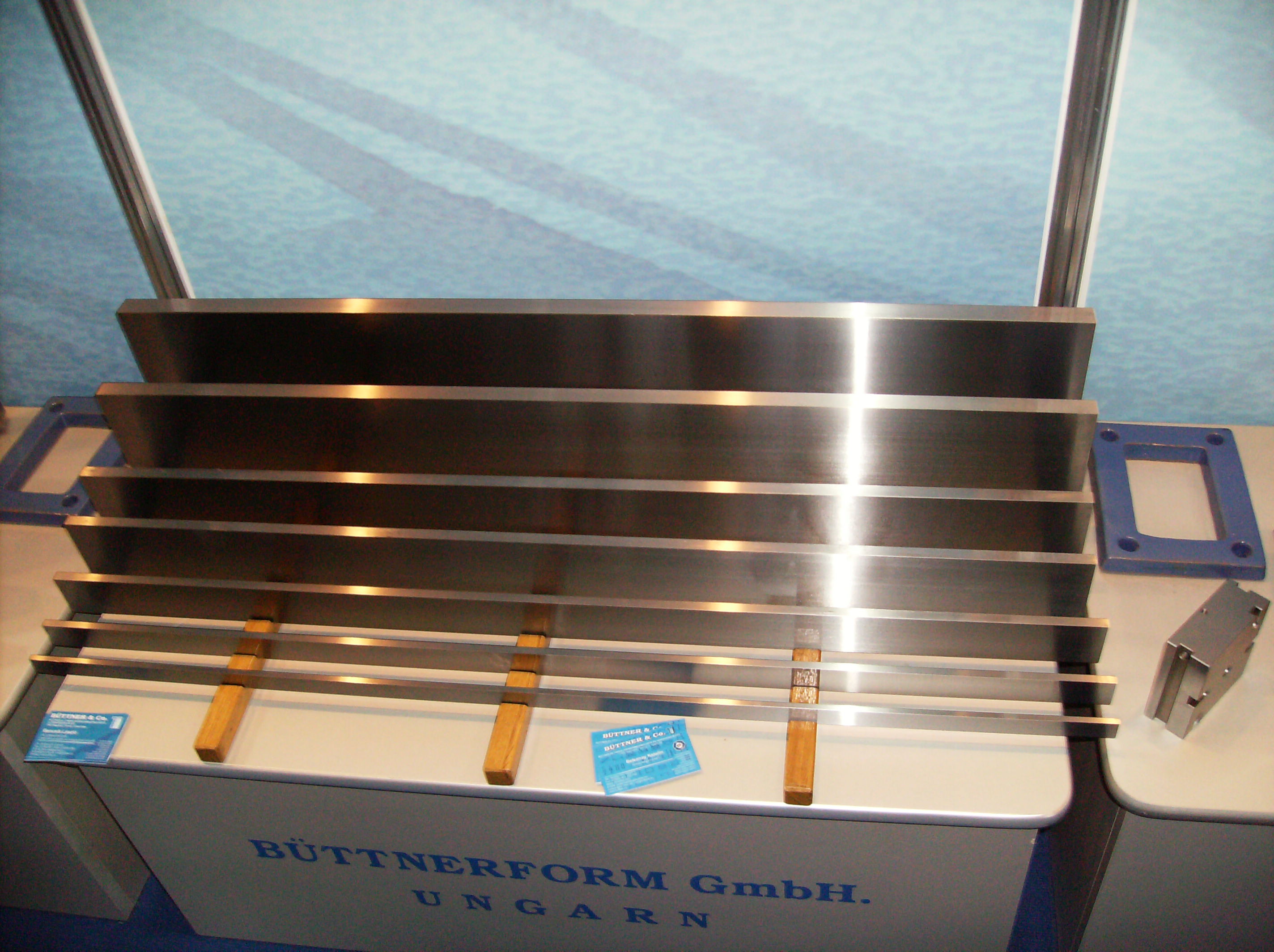

Oţeluri late de precizie
HPIM0212
Sunt o altă formă de oţeluri livrate semiprelucrate, care ajută foarte mult constructorii de matriţe şi ştanţe. Sunt disponibile la diferite dimensiuni (500, 1000, 1030, 1100 mm) din materiale cu diferite secţiuni. Sunt frezate pe lungime şi rectificate plan. Calităţi de material pentru oţeluri late:1.1730, 1.2343, 1.2379, 1.2436, 1.2767, 1.2842, 1.2363.

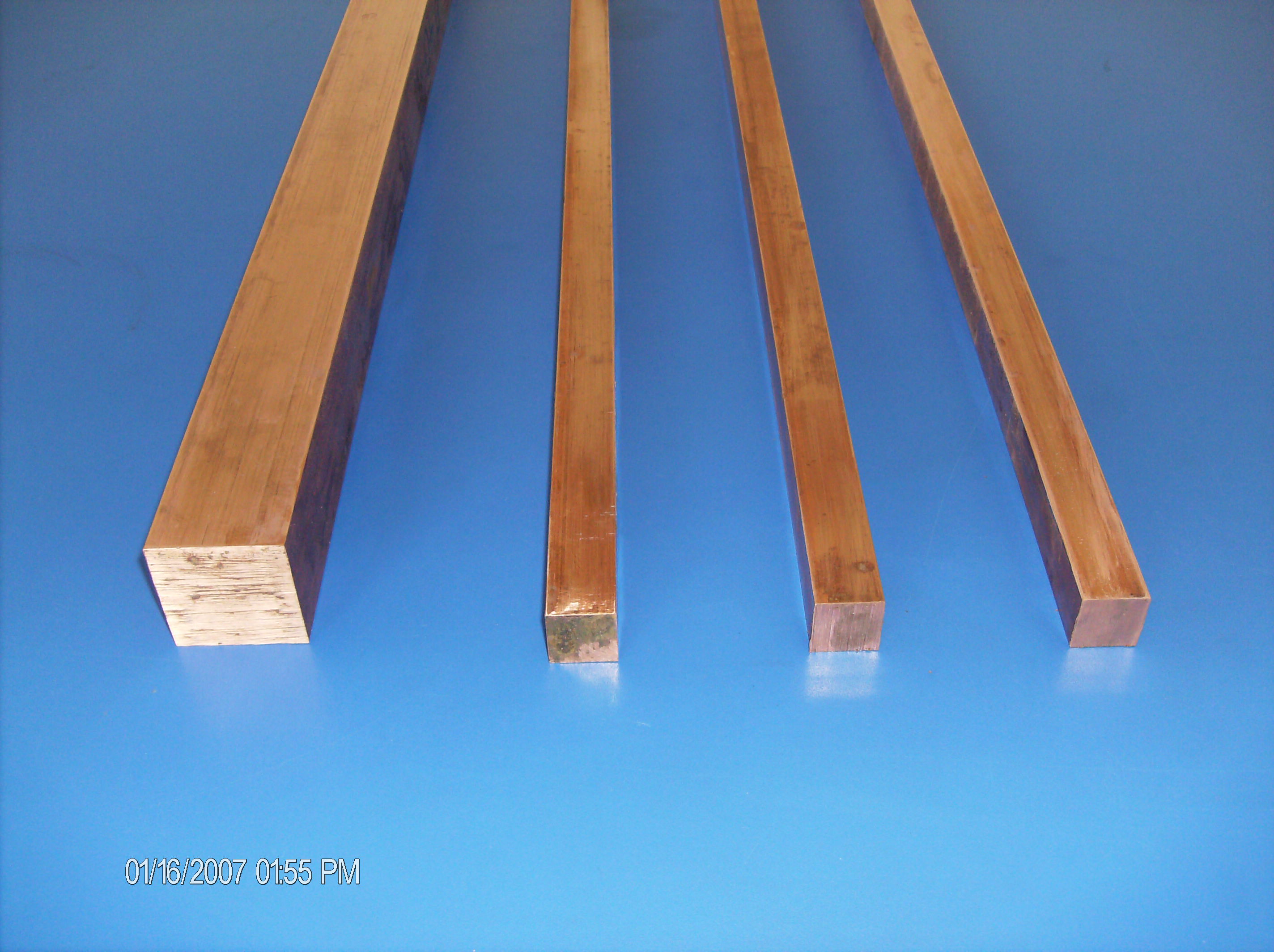

Cupru electrolitic
Picture 105
Folosit la electroeroziune, este disponibil sub formă de bare circulare şi dreptunghiulare sau în plat-benzi.




Exemple de prelucrare

Servicii de prelucrări de plăci şi piese conform desene de execuţie
Posibilitatea de a executa diferite plăci conform desenului de execuţie oferit de client poate aduce avantaje mari în reducerea timpului de execuţie a matriţelor, clienţii pot mări astfel capacitatea de producţie, pot orienta pentru domenii mai mari de prelucrare.

Domenii de prelucrare oferite:
Frezare: 1500×3000
Frezare: CNC7000x1500x1800
Rectificare plană: 1500×3600
Găuri de răcire: Ø40×1500
Găurire în coordonate: 1500×1000
Strunjire: Ø700×1500
Rectificare rotundă: 250×800
Greutate max. piesă: 10 tone

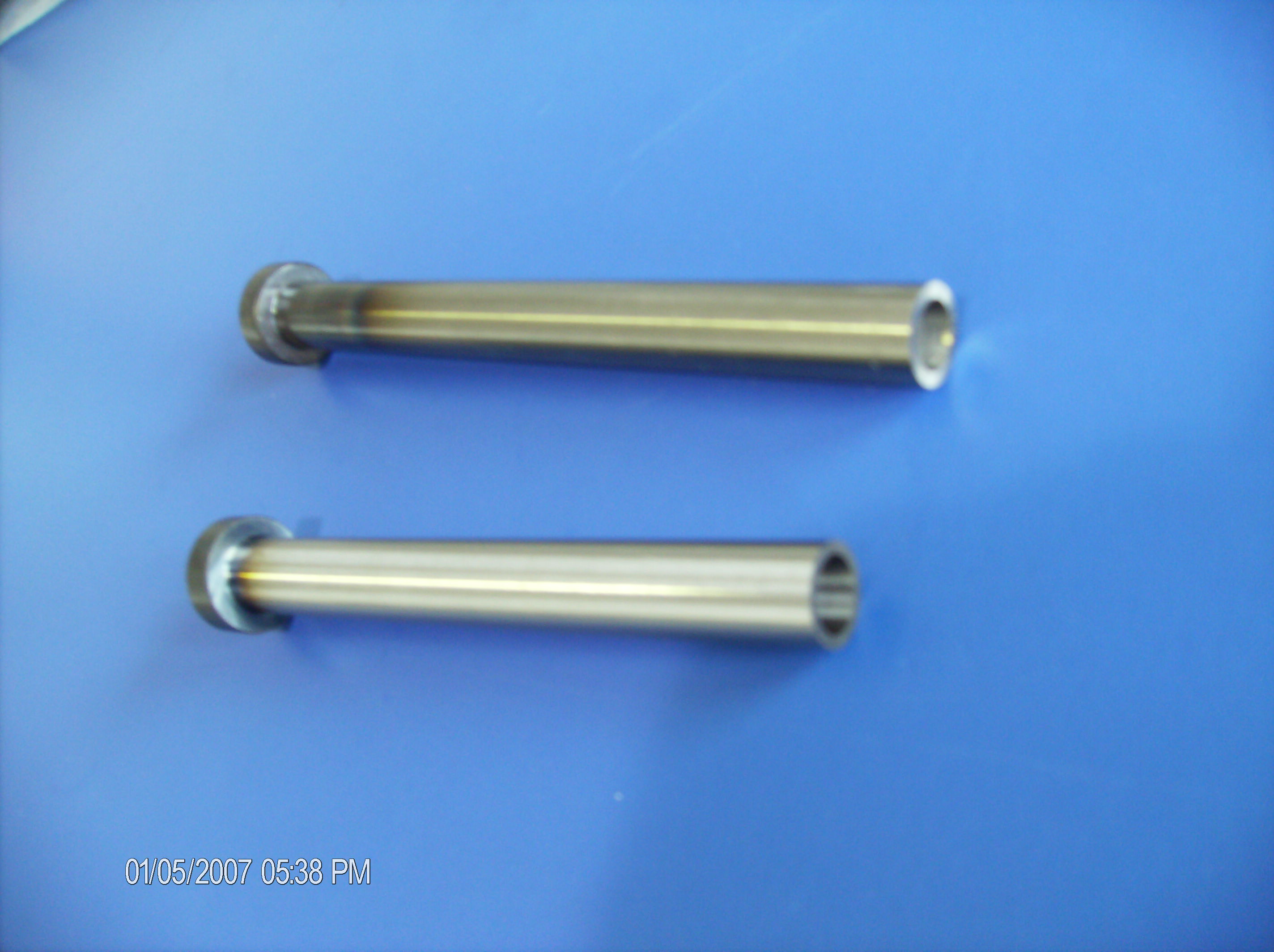

Aruncători tubulari

Dimensiuni (parte activă): Diametru interior: 1,5 mm – 16 mm Diametru exterior: 3 mm – 20 mm[/three-fourth]


Aruncători nitruraţi acoperiţi cu MoS

Diametre: 0,8 mm – 33 mm Au proprietăţi de autoungere Pentru ungerea acestor aruncători se poate folosi unsoarea AWF – stabil până la 1400 C

Aruncători din cupru

Pentru miezuri cu răcire dificilă.

Aruncători din material inoxidabil

Folosite în industria sanitară şi industria alimentară.

Elementele de răcire

Executate din alamă permit o montare uşoară şi confortabilă pe matriţe
